Εξοπλισμός επεξεργασίας αποβλήτων αερίων καταλυτικής καύσης

Εξοπλισμός επεξεργασίας λυμάτων: Απορρόφηση και απορρόφηση + εξοπλισμός καταλυτικής καύσης

(1) Εισαγωγή εξοπλισμού

"Απορρόφηση και απορρόφηση ενεργού άνθρακα" σημαίνει τη χρήση μοριακών συσκόπιων ενεργού άνθρακα για την απορρόφηση ρύπων στα βιομηχανικά αέρια απόβλησης,και να επιλέξουν κατάλληλα μοριακά σίτα για τα διάφορα συστατικά των αποβλήτων αερίωνΌταν το μοριακό άλεμα φτάσει σε κορεσμό, οι ρύποι απορροφώνται.και η τεχνολογία καταλυτικής καύσης χρησιμοποιείται για τη βαθιά οξείδωση της οργανικής ύλης στα βιομηχανικά αέρια αποβλήτων σε διοξείδιο του άνθρακα και νερό, επιτυγχάνοντας έτσι τον σκοπό της κάθαρσης.

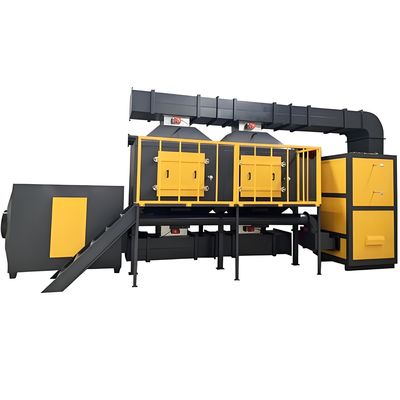

Ο εξοπλισμός καθαρισμού απορρόφησης και απορρόφησης αποτελείται γενικά από μονάδα συλλογής καυσαερίων, μονάδα προεπεξεργασίας, μονάδα απορρόφησης, μονάδα καταλυτικής καύσης, μονάδα απορρόφησης, μονάδα ανταλλαγής θερμότητας,κλπ..

(2)Αρχή λειτουργίας της απορρόφησης και της απορρόφησης με μοριακό έλαιο

Υπό την επίδραση του ανεμιστήρα προσρόφησης, τα οργανικά απόβλητα αερίου εισέρχονται στο πλαίσιο προφίλτρου από την είσοδο αέρα.Το προ-φίλτρο φιλτράρει και απομακρύνει τα σωματίδια στα απόβλητα αερίου για να αποτρέψει την είσοδο των σωματιδίων στο στρώμα προσρόφησης και να φραγίσει τα μικροπόρια του μοριακού φίλτρου, επηρεάζοντας την επίδραση καθαρισμού.

Στη συνέχεια, τα καυσαέρια εισέρχονται στα κιβώτια προσρόφησης και απορρόφησης από τις δύο πλευρές μέσω του προφίλτρου (στο μέσο παρέχεται ένα στρώμα μονόκλισης παράκαμψης,και η βαλβίδα παράκαμψης ανοίγει απευθείας για εκκένωση όταν η συγκέντρωση των οργανικών καυσαερίων πληροί το πρότυπο), και το στρώμα προσρόφησης στο κουτί προσρόφησης και απορρόφησης προσρροφά και καθαρίζει τα οργανικά καυσαέρια.

Η συσκευή καταλυτικής καύσης τοποθετείται πάνω από το στρώμα προσρόφησης.Όταν το στρώμα προσρόφησης του μοριακού φίλτου ζεόλιθου (ή του μοριακού φίλτου ενεργού άνθρακα) είναι κοντά στο επίπεδο κορεσμού (η συγκέντρωση των καυσαερίων φτάνει στην καθορισμένη τιμή), ο ελεγκτής PLC κλείνει αυτόματα την βαλβίδα εισαγωγής αέρα, ανοίγει την βαλβίδα εισαγωγής αέρα καταλυτικής καύσης και τον ηλεκτρικό θερμαντήρα καταλυτικής καύσης.

Ο καθαρός αέρας θερμαίνεται σε μια ορισμένη θερμοκρασία από τη συσκευή εξοικονόμησης ενέργειας με τη δράση του ανεμιστήρα απορρόφησης και στη συνέχεια εισέρχεται στο στρώμα απορρόφησης για απορρόφηση.Το απορροφημένο αέριο εισέρχεται στην καταλυτική καύση και καίγεται και οξειδώνεται σε CO2Το καμένο αέριο απελευθερώνεται από την εξάτμιση και το προϊόν δεν έχει δευτερογενή ρύπανση.

(3)Ανάλυση διαδικασιών

1Η ροή της διαδικασίας αποσύνθεσης-αποσύνθεσης και αποσύνθεσης-καταλυτικής αποσύνθεσης.Αποτελείται από 2 απορροφητές ενεργού άνθρακα και 1 καταλυτικό αποσυνθέτη (συμπληρώνονται από ανεμιστήρες χαμηλής πίεσης)Μετά την προεπεξεργασία των καυσαερίων για την απομάκρυνση της σκόνης και των κοκκωδών ουσιών, αποστέλλονται στους αντλητές ενεργού άνθρακα Α και Β. Όταν ο αντλητής ενεργού άνθρακα Α είναι κοντά στην κορεσμό,το επεξεργασμένο αέριο εναλλάσσεται πρώτα αυτόματα στον αντλιαστή B ενεργού άνθρακα (ο αντλιαστής Α ενεργού άνθρακα σταματά τη λειτουργία προσρόφησης) , και στη συνέχεια χρησιμοποιεί ροή καυτού αερίου για να απορροφήσει και να απορροφήσει τον απορροφητή ενεργού άνθρακα Α για να απορροφήσει οργανική ύλη από τον ενεργό άνθρακα.το οργανικό αέριο αποβλήτων έχει συμπυκνωθείΤο συμπυκνωμένο αέριο αποβλήτων αποστέλλεται στην συσκευή καταλυτικής αποσύνθεσης,και τελικά αποβάλλεται ως CO2 και H2O.

2 Μετά την ολοκλήρωση της απορρόφησης και της απορρόφησης, ο διαρροής ενεργού άνθρακα Α εισέρχεται στην κατάσταση αναμονής.Το σύστημα επαναλειτουργεί αυτόματα και απορροφά και απορροφά τον απορροφητή B ενεργού άνθρακα ταυτόχρονα.Αυτός ο κύκλος λειτουργεί.

Όταν η συγκέντρωση των οργανικών αερίων αποβλήτων υπερβαίνει τα 2000 ppm, η αυθόρμητη καύση μπορεί να διατηρηθεί στο καταλυτικό στρώμα χωρίς εξωτερική θέρμανση.Αυτή η λύση όχι μόνο εξοικονομεί σημαντικά την κατανάλωση ενέργειας, αλλά μειώνει επίσης την επένδυση εξοπλισμού επειδή η ικανότητα επεξεργασίας του καταλυτικού αποσυνθέτη απαιτεί μόνο το 1/5 της αρχικής ικανότητας επεξεργασίας καυσαερίων (60.000 m3/h).Η λύση αυτή είναι κατάλληλη τόσο για συνεχή όσο και για διαλείπουσα εργασία..

Η απορρόφηση και η απορρόφηση ενός ενιαίου απορροφητή ενεργού άνθρακα διαρκεί περίπου 2-3 ώρες.

Ο ανεμιστήρας προσρόφησης ελέγχεται από μετατροπέα συχνότητας και μπορεί να ρυθμιστεί ανάλογα με τον απαιτούμενο όγκο αέρα ή την καθαρή αρνητική πίεση στην είσοδο της συσκευής.
